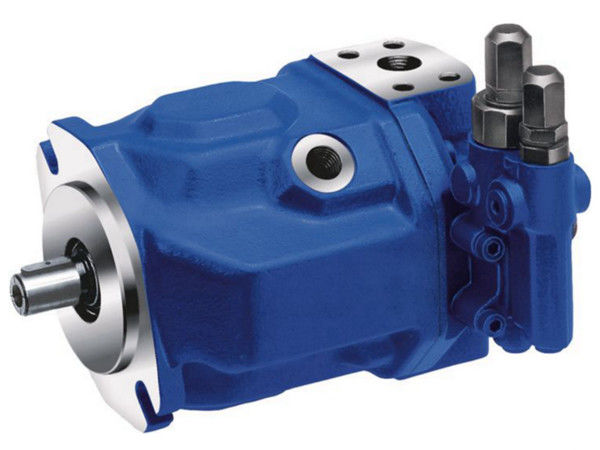

A10VSO140 Máy bơm pít tông thủy lực thay đổi hướng trục cho máy công cụ OEM
Chi tiết nhanh
Bơm thủy lực hướng trục
Tiếng ồn thấp, âm lượng nhỏ
Xoay chiều kim đồng hồ
SAE 2 lỗ UNC inch
Bơm trục thủy lực OEM
Bơm piston hướng trục, dung tích 18cc / 28cc / 45cc / 71cc / 100cc / 140cc
.
Kiểm soát áp suất và lưu lượng
Xoay chiều kim đồng hồ
Hải cẩu Perbunan
Trục quay
SAE 2 lỗ UNC inch
Nắp sau của Thru-drive, có thể kết nối một máy bơm khác
Thông số kỹ thuật:
| Thông số kỹ thuật: | 16/18 | 28 | 45 | 71 | 100 | 140 | |||
| Dịch chuyển | V g tối đa | cm 3 | 18 | 28 | 45 | 71 | 100 | 140 | |
| tốc độ tối đa | tối đa | vòng / phút | 3300 | 3000 | 2600 | 2200 | 2000 | 1800 | |
| Tối đa lưu lượng | tối đa | q v | L / phút | 59,4 | 84 | 117 | 156 | 200 | 252 |
| trong 1500 r / phút | 27 | 42 | 68 | 107 | 150 | 210 | |||
Tối đa công suất (Δp = 280bar) | tối đa | P tối đa | Kỵ | 27,7 | 39 | 55 | 73 | 93 | 118 |
| trong 1500 r / phút | 12.6 | 20 | 32 | 50 | 70 | 98 | |||
Tối đa mô-men xoắn (Δp = 280bar) | trong V g tối đa | Tmax | Nm | 80.1 | 125 | 200 | 316 | 445 | 623 |
| Cân nặng | m | Kilôgam | 12 | 15 | 21 | 33 | 45 | 60 |
Bơm piston hướng trục, dung tích 18cc / 28cc / 45cc / 71cc / 100cc / 140cc.
Kiểm soát áp suất và lưu lượng
Xoay chiều kim đồng hồ
Hải cẩu Perbunan
Trục quay
SAE 2 lỗ UNC inch
Nắp sau của Thru-drive, có thể kết nối một máy bơm khác
Các ứng dụng:
Hệ thống thủy lực. Tàu thủy hệ thống.
máy xúc, máy công cụ, nông nghiệp, bùn bùn, giàn khoan dầu
Lợi thế:
Chất lượng tốt, giá cả cạnh tranh và giao hàng nhanh chóng.
Tiếng ồn thấp, âm lượng nhỏ
A10VSO28, A10VSO45, A10VSO71, A10VSO100, A10VSO140
| Dịch chuyển | Gắn mặt bích A (B) ISO (4) lỗ | Gắn mặt bích C (D) SAE 2 (4) lỗ | A4 | A5 | A6 | ||||||||
| A1 | A3 | B2 | B10 | L (L1) | A1 | A3 | B2 | B10 | L (L1) | ||||
| 18 | 80h8 | 109 | 7 | 11 | M16 × 1.5 | 82,55h8 | 106,4 | 6,3 | 11 | 9 / 16-18UNF | 134 | 25 | 20 |
| 28 | 100h8 | 140 | 9 | 14 | M18 × 1,5 | 101,6h8 | 146 | 9,5 | φ14 | 3 / 4-16 UNF | 174 | 32 | 20 |
| 45 | 100h8 | 140 | 9 | 14 | M22 × 1,5 | 101,6h8 | 146 | 9,5 | φ14 | 7 / 8-14 UNF | 174 | 40 | 25 |
| 71 | 125h8 | 180 | 9 | 18 | M22 × 1,5 | 127h8 | 181 | 12,7 | φ18 | 7 / 8-14 UNF | 210 | 50 | 25 |
| 100 | 125h8 | 180 | 9 | 17,5 | M27 × 2 | 127h8 | 181 | 12,7 | 17,5 | 11/11/2016 | 210 | 60 | 32 |
| 140 | 180h8 | 158,4 × 158,4 | 9 | φ18 | M27 × 2 | 152,4h8 | 161,6 × 161,6 | 12,7 | φ20 | 11/11/2016 | 200 × 200 | 63 | 32 |
Kích thước LOẠI DẦU
| Dịch chuyển | PORTS TẠI TRANG WEB OPPOSITE | PORTS TẠI REAR | (UNC) | |||||||||||
| B1 | B8 | B9 | B18 | B19 | B20 | B1 | B8 | B9 | B18 | B19 | B20 | A7 | A8 | |
| 18 | 195 | 145 | 63 | 109 | 40 | 130 | M10 (3 / 8-16UNC) | M10 (3 / 8-16UNC) | ||||||
| 28 | 206 | 164 | 80 | 119 | 40 | 140 | 225 | 170 | 45 | 73 | 43 | 209 | M10 (7 / 16-14UNC) | M10 (3 / 8-16UNC) |
| 45 | 224 | 184 | 90 | 129 | 40 | 155 | 244 | 189 | 50 | 81,5 | 40 | 228 | M12 (1 / 2-13UNC) | M10 (3 / 8-16UNC) |
| 71 | 259 | 217 | 104 | 143 | 40 | 183 | 278 | 223 | 58 | 91,5 | 40 | 262 | M12 (1 / 2-13UNC) | M10 (3 / 8-16UNC) |
| 100 | 329 | 275 | 100 | 148 | 40 | 250 | 344 | 288 | 55 | 99 | 40 | 327 | M12 (1 / 2-13UNC) | M14 (1 / 2-13UNC) |
| 140 | 337,5 | 275 | 110 | 183 | 27 | 222 | 379 | 293 | 60 | 140 | 27 | 353 | M12 (1 / 2-13UNC) | M14 (1 / 2-13UNC) |
Kích thước phổ quát
| CC | B 4 | B5 | B6 | B11 | B12 | B13 | B14 | B15 | B16 | B17 | X | B | S |
| 18 | 43 | 83 | 11,5 | 67 | 66 | 152 | 26.2 | 52,4 | 22.2 | 47,6 | 7 / 16-20UNF | 3/4 " | 1 " |
| 28 | 40 | 90 | 13 | 74 | 75 | 164 | 30.2 | 58,7 | 22.2 | 47,6 | 7 / 16-20UNF | 3/4 " | 11/4 " |
| 45 | 45 | 96 | 13 | 83 | 81 | 184 | 35,7 | 69,9 | 26.2 | 52,4 | 7 / 16-20UNF | 1 " | 11/2 " |
| 71 | 53 | 115 | 17 | 98 | 92 | 210 | 42,9 | 77,8 | 30.2 | 58,7 | 7 / 16-20UNF | 1 " | 2 " |
| 100 | 95 | 175 | 20 | 106 | 95 | 236 | 50,8 | 88,9 | 31.8 | 66,7 | 7 / 16-20UNF | 11/4 " | 21/2 " |
| 140 | 78 | 173 | 21 | 118,5 | 108 | 262 | 50,8 | 88,9 | 31.8 | 66,7 | M14 × 1,5 | 11/4 " | 21/2 " |
